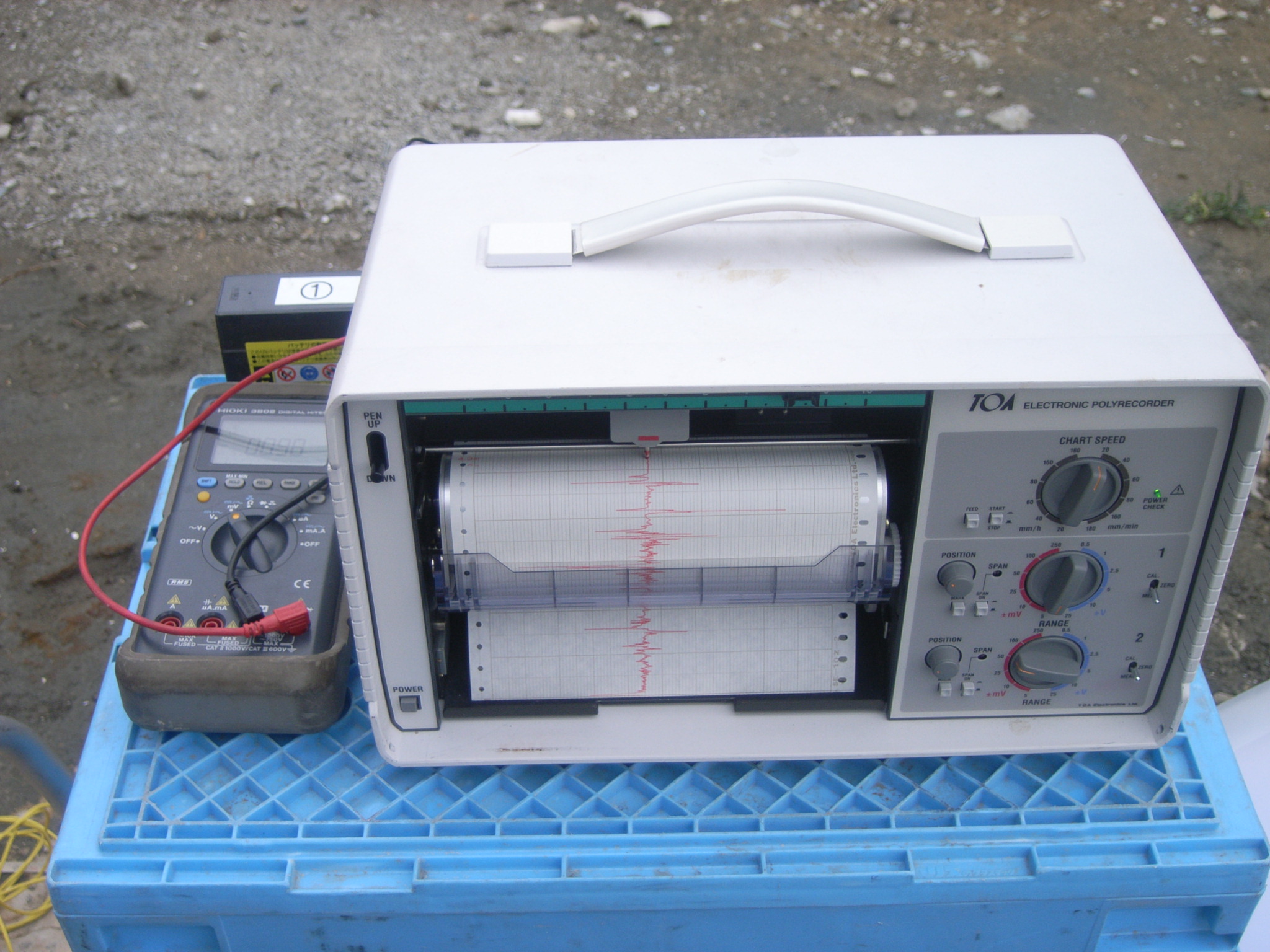

測定状況

「迷走電流測定とは」

　電気鉄道では、レールを帰線として使用しています。そのため帰路電流の一部が大地中に漏れ地中の迷走電流となります。この電流が、ガス管、水道管、電力ケーブル、通信ケーブル等の金属体に流入すると、電流がその金属体から再び大地に戻るとき、その場所に電食を生じ、金属対に腐食損耗を与えます。
　地中に金属物がある場合、その近くに電気鉄道があると、電食の危険があり消防法等で迷走電流の測定を要求されます。
　測定方法は、地中に飽和カロメル等の電極を二カ所埋設、またはその金属体と電極との間の電圧を測定し、迷走電流の有無や大きさを求めます。そしてある一定以上の値がある場合は、その金属体に防食対策を立てる必要があります。

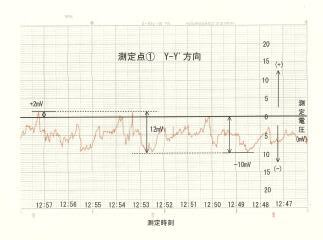

「測定チャート」

---
